本款產品集成檢波器、高速比較器，工作頻率范圍在 9kHz-6GHz，檢波功率范圍是-35~+5dBm。可做連續檢波使用；可支持 TTL 輸出端口，輸出 3.3V TTL 信號。封裝為QFN3x3mm 。
應用：
特點： ◆寬帶應用：9kHz～6GHz ◆大動態范圍：＞40dB@3dB對數誤差 ◆響應：快速響應 ◆單電源供電：3.3V ◆小尺寸封裝：16腳,塑封 QFN 3x3mm
產品描述
本款產品集成檢波器、高速比較器，工作頻率范圍在 9kHz-6GHz，檢波功率范圍是-35~+5dBm?？勺鲞B續檢波使用；可支持 TTL 輸出端口，輸出 3.3V TTL 信號。封裝為QFN3x3mm 。
典型參數
◆ 寬帶應用：9kHz～6GHz
◆ 大動態范圍：＞40dB@3dB對數誤差
◆ 響應：快速響應
◆ 單電源供電：3.3V
◆ 小尺寸封裝：16腳,塑封 QFN 3x3mm
輸入頻率10MHz，對數輸出&誤差
功能框圖
典型電參數，Ta=25℃，VCC1=VCC2=EN=3.3V
參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
頻率范圍 | 9k | 6G | Hz | ||
檢波功率 | 最小檢波功率 | -35 | dBm | ||
最大檢波功率 | 5 | dBm | |||
SDLV輸出， 管腳9 | |||||
最小輸出電壓 | RFIN端無信號輸入， R≥10k | 0.8 | V | ||
最大輸出電壓 | R≥10k@1.9GHz,0dBm | 1.6 | V | ||
對數視頻上升時間 | 10%-90% | 5 | ns | ||
對數視頻下降時間 | 90%-10% | 15 | ns | ||
比較輸出，管腳10 | |||||
輸出高電平 | 3.3 | V | |||
輸出低電平 | 0.5 | V | |||
上升延時 | td2 | 30 | ns | ||
電源 | |||||
檢波器供電電壓 | VCC1 | 3.3 | V | ||
檢波器工作電流 | IC1 | 85 | mA | ||
高速比較器供電電壓 | VCC2 | 3.3 | V | ||
高速比較器電流 | IC2 | 10 | mA | ||
引腳說明

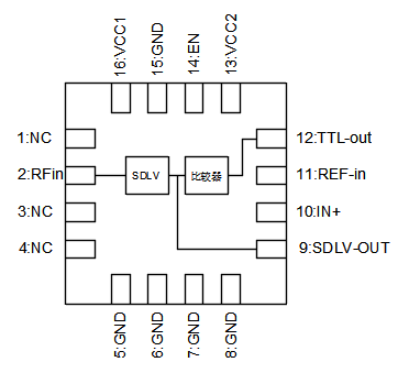

引腳功能描述
序號 | 名稱 | 功能描述 | 說明 |
1、3、4 | NC | 懸空 | 推薦接地 |
2 | RFin | 射頻輸入 | |
5、6、7、8、15 | GND | 接地 | |
9 | SDLV-OUT | 檢波器輸出 | |
10 | IN+ | 比較器差分正端 | |
11 | REF-in | 參考電壓輸入 | |
12 | TTL-out | 比較器輸出 | |
13 | VCC2 | 比較器+3.3V | |
14 | EN | 檢波器使能端 | |
16 | VCC1 | 檢波器+3.3V |
典型性能圖

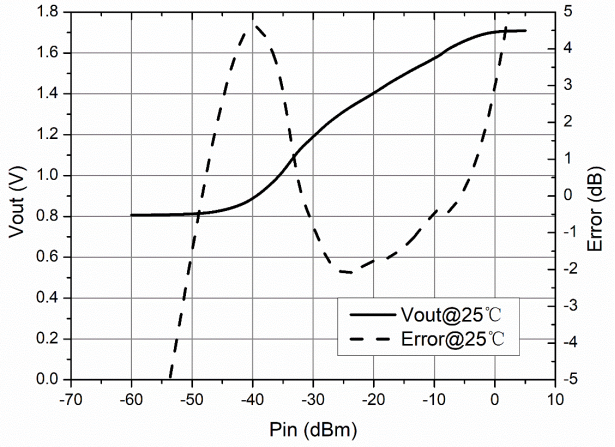

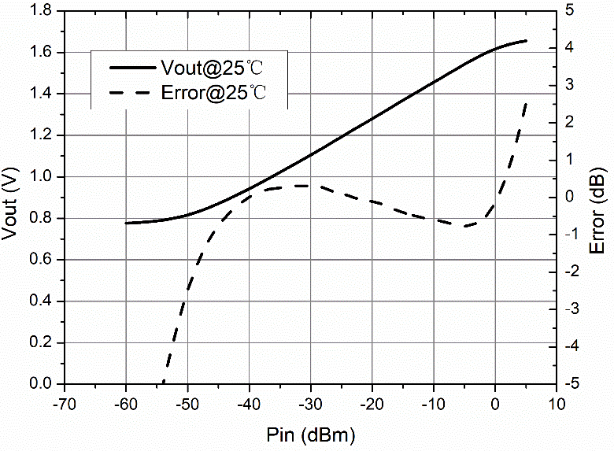

輸入頻率0.1MHz，對數輸出&誤差

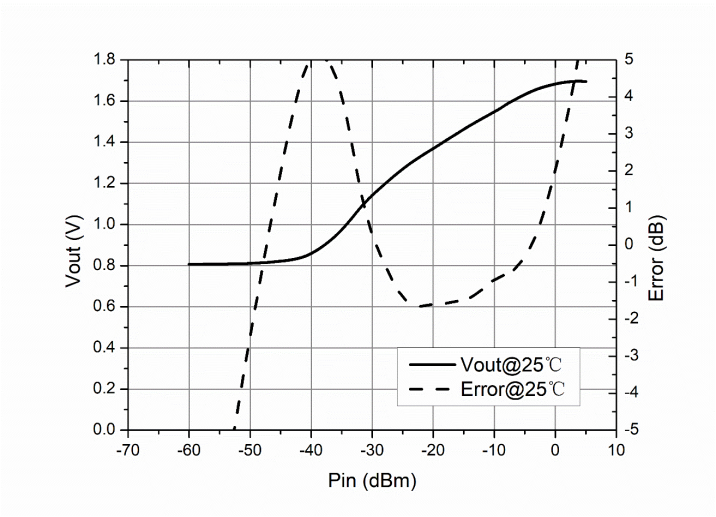

輸入頻率1MHz，對數輸出&誤差

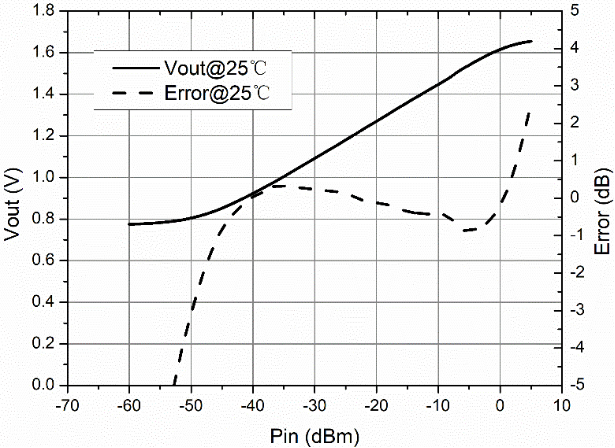

輸入頻率10MHz，對數輸出&誤差

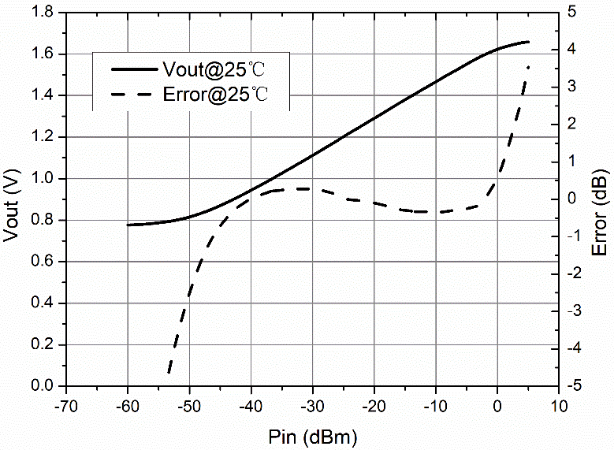

輸入頻率0.1GHz，對數輸出&誤差
輸入頻率1GHz，對數輸出&誤差

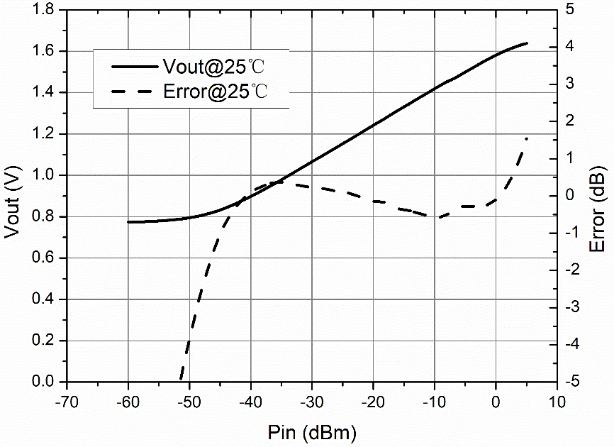

輸入頻率2GHz，對數輸出&誤差

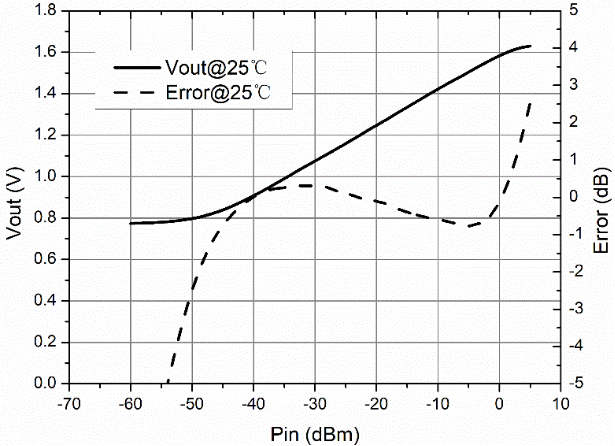

輸入頻率4GHz，對數輸出&誤差
輸入頻率6GHz，對數輸出&誤差

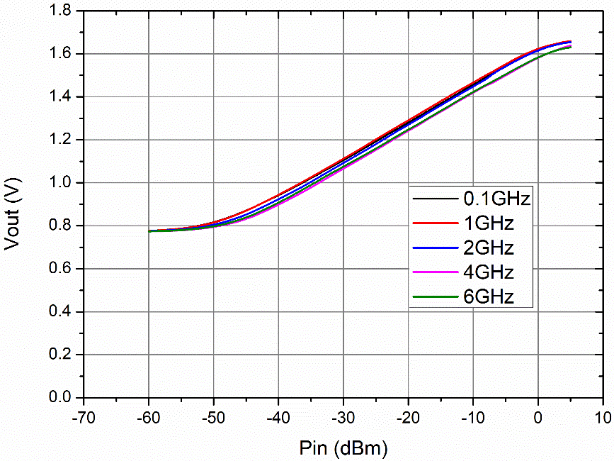

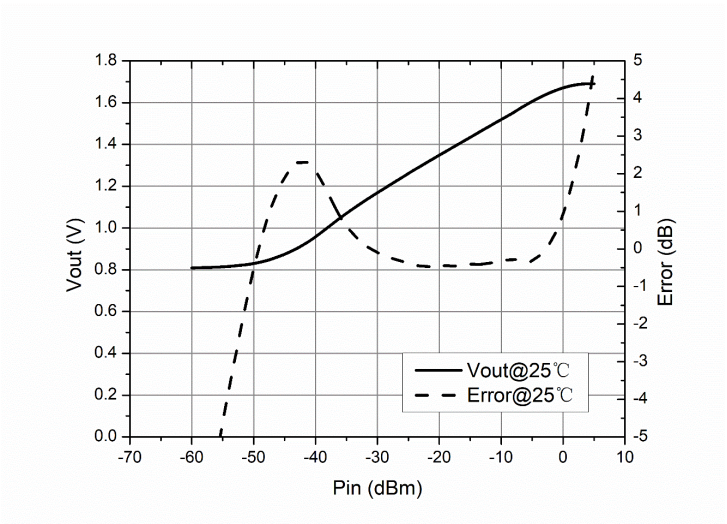

對數輸出 vs. 輸入功率

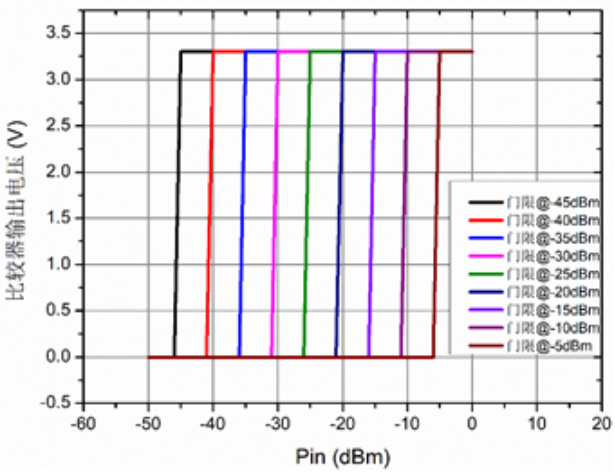

不同門限電平下的比較器輸出

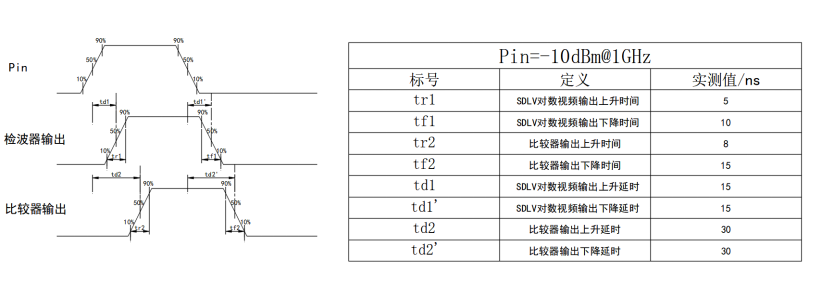

時序圖
